量産用機械の製造について
量産用機械の製造について
量産用機械の設計・製造も承ります
試作や小ロット生産、R&D用の小型マシンに限らず、量産用機械の製造も承ります。
ここでは弊社の量産用機械について少しご紹介いたします。
MASS PRODUCTION
量産用機械について
取扱品目
プリント基板（PCB）分野：
現像装置、エッチングマシン、剥離装置、洗浄装置、研磨機、露光機、ラミネーター、その他関連資機材
FPD（LCD/PDP）分野：
現像装置、エッチング装置、各種洗浄装置
弊社量産機械の特長
コンパクト性が求められるR&D機械に比べ、量産用機械では耐久性やメンテナンス性をより強化した設計を行っています。
ただし、弊社では研究開発用の装置を数多く手がけていますので、特に省スペースなどの制約が多い場合でも柔軟に対応が可能です。
また、DFR（ドライフィルムレジスト）やSR（ソルダーレジスト）など材料メーカーや露光装置メーカーなどの研究施設へも研究用装置を納入しており、処理条件に関するノウハウが豊富なため、お客さまがご使用の各材料や設備により適した装置をご提案させていただくことが可能です。
INTRODUCTION
製品紹介

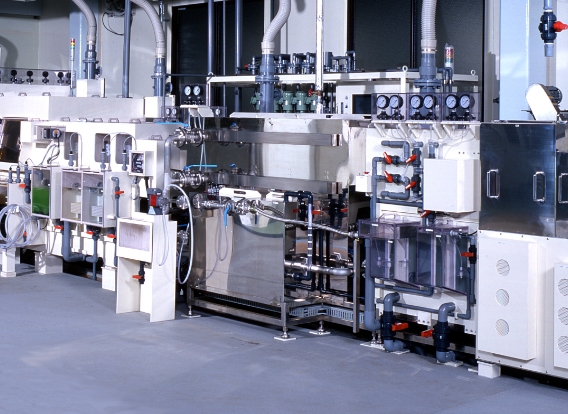

エッチング装置/剥離装置 YCE-510WM/YSC-510WM
主な用途
プリント基板のエッチング/剥離処理
寸法
- エッチング部：1180×3730×1800mm（W×L×H）
- 剥離部：1250×3210×1800mm（W×L×H）
特長
- 制御/操作盤を装置の上に設置することで省スペース化を実現
- コンベア有効幅510mmに対し装置幅1000mm
- お客さまのニーズに合わせて設計変更可能

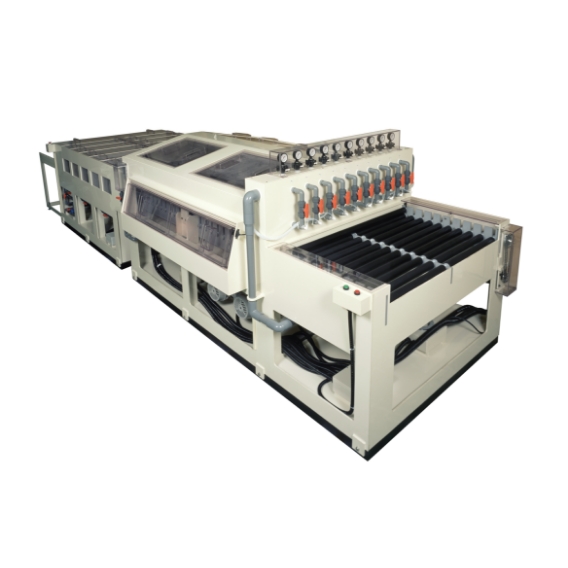

SR剥離機 YCS-500WSR
主な用途
ビルドアップ基板のソルダーレジスト剥離
寸法
- 1300×7700×1250mm（W×L×H）
※フィルターおよび建浴タンクは別置き
特長
- アミン系剥離液対応
- 液温50～85℃に対応
- US（超音波ディップ）⇒スプレー⇒水洗⇒乾燥

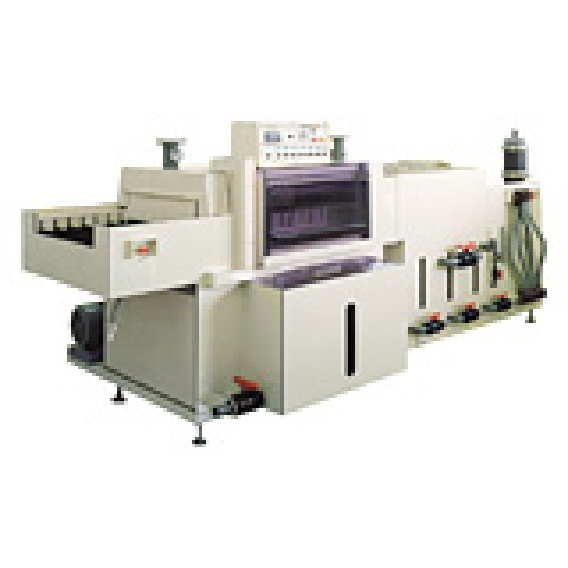

水溶性プリフラックス（防錆処理）装置
主な用途
プリント基板の銅表面保護
特長
- ディップ（浸漬）処理
- 水洗、エアナイフ、乾燥付き

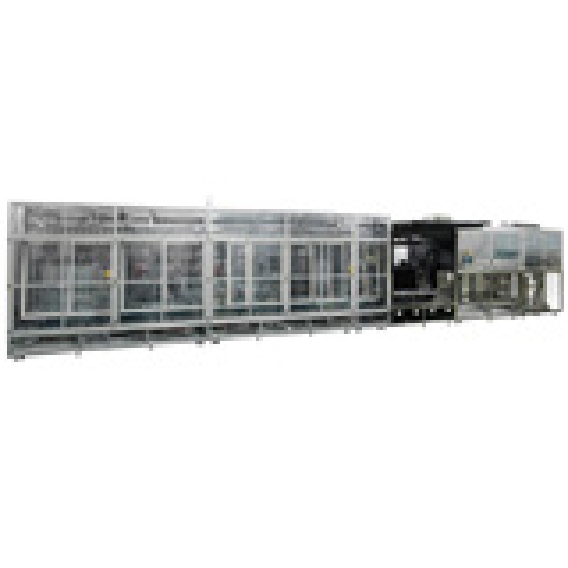

竪型マスク洗浄機
主な用途
LCD用ガラスマスクの洗浄
特長
- 傾斜をつけた立掛け搬送
- マスクケースからワークを自動で抜き取り起こして投入
- さらに自動でマスクケースに受取
